光纤ASE宽带光源属于非相干光源，是半导体激光泵浦掺铒石英光纤产生的自发辐射，同时引入光谱平坦化技术实现宽带平坦光谱。光源波长覆盖L波段，光谱平坦度优于2.5 dB，通过单模光纤或保偏光纤输出，适合于光纤传感等应用。
特性 |
n 光谱平坦 |
n 功率可调 |
n 高稳定度输出功率 |
应用 |
n 光纤传感 |
n 医学成像 |
n |
光学指标 | 单位 | 典型值 | 备注 | |||||

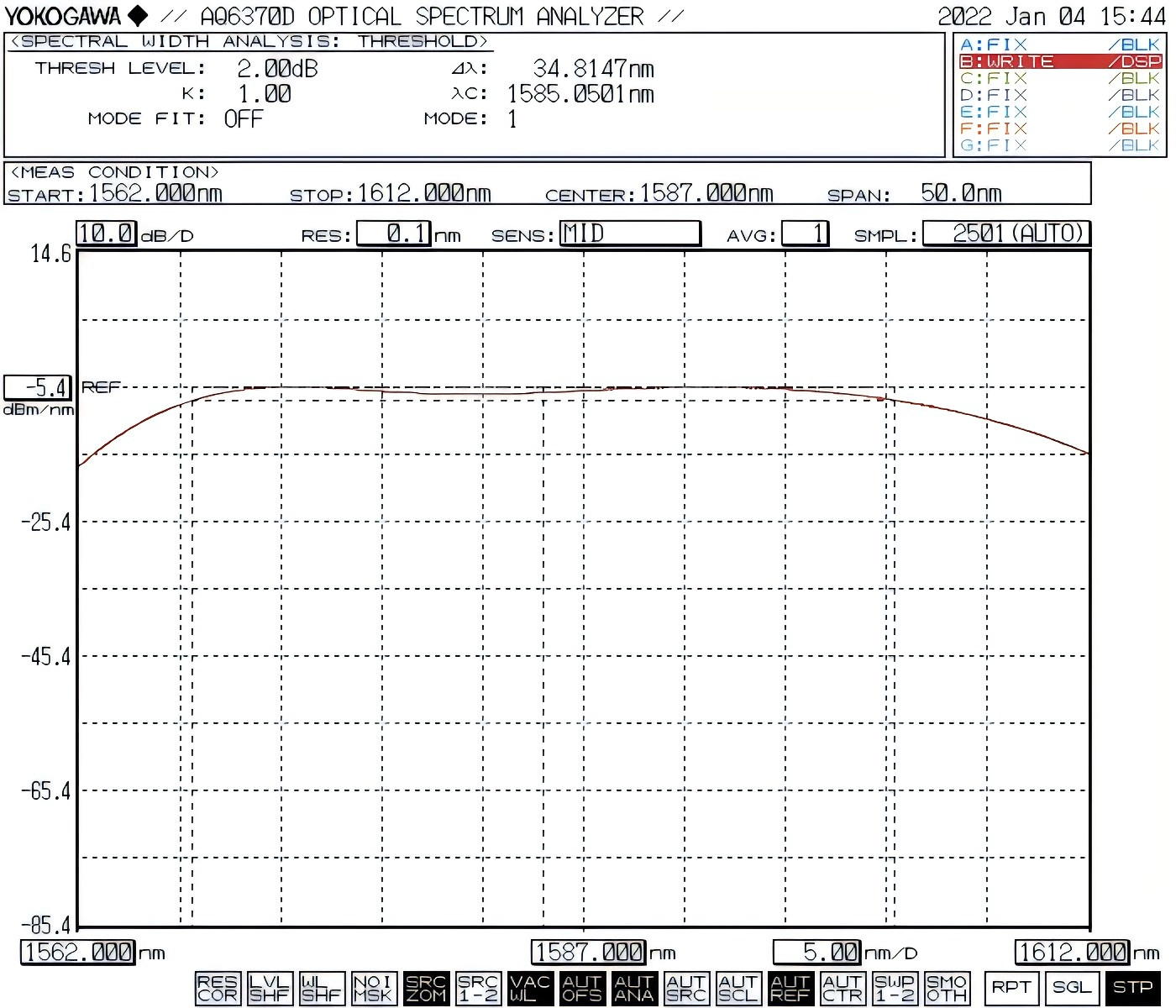

光谱范围 | nm | 1567~1603 | ||||||
输出光功率 | mW | 10 | 20 | 50 | 100 | 200 | ||
光功率谱密度 | dBm/nm | ≥-6 | ≥-3 | ≥1 | ≥4 | ≥7 | ||
功率调节范围(选配功能) | - | 10%~100% | 功率可调且保持平坦度 | |||||
光谱平坦度 | dB | ≤2.5(Typical)，≤3(Max.) | ||||||
输出端隔离度 | dB | >35 | ||||||
短期稳定度(15分钟) | dB | ≤ ±0.02 | 等效≤±0.5% | |||||
长期稳定度(8小时) | dB | ≤ ±0.05 | 等效≤±1.2% | |||||
偏振消光比PER | dB | ≤ 0.2 | ≥23 | |||||
光纤和连接头 | - | SMF-28 | PM1550 | FC/APC | ||||
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
订购信息/型号 | |||||
ASE | 光谱范围 | 输出功率(mW) | *功率可调(选配) | 输出尾纤类型 | 封装形式 |
L | 10/20/50/100/200 | *T | SM= SMF-28 PM=PM1550 | B=台式 M=模块 | |
.png)
光纤ASE宽带光源属于非相干光源，是半导体激光泵浦掺铒石英光纤产生的自发辐射，同时引入光谱平坦化技术实现宽带平坦光谱。光源波长覆盖L波段，光谱平坦度优于2.5 dB，通过单模光纤或保偏光纤输出，适合于光纤传感等应用。
特性 |
n 光谱平坦 |
n 功率可调 |
n 高稳定度输出功率 |
应用 |
n 光纤传感 |
n 医学成像 |
n |
光学指标 | 单位 | 典型值 | 备注 | |||||
光谱范围 | nm | 1567~1603 | ||||||
输出光功率 | mW | 10 | 20 | 50 | 100 | 200 | ||
光功率谱密度 | dBm/nm | ≥-6 | ≥-3 | ≥1 | ≥4 | ≥7 | ||
功率调节范围(选配功能) | - | 10%~100% | 功率可调且保持平坦度 | |||||
光谱平坦度 | dB | ≤2.5(Typical)，≤3(Max.) | ||||||
输出端隔离度 | dB | >35 | ||||||
短期稳定度(15分钟) | dB | ≤ ±0.02 | 等效≤±0.5% | |||||
长期稳定度(8小时) | dB | ≤ ±0.05 | 等效≤±1.2% | |||||
偏振消光比PER | dB | ≤ 0.2 | ≥23 | |||||
光纤和连接头 | - | SMF-28 | PM1550 | FC/APC | ||||
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
订购信息/型号 | |||||
ASE | 光谱范围 | 输出功率(mW) | *功率可调(选配) | 输出尾纤类型 | 封装形式 |
L | 10/20/50/100/200 | *T | SM= SMF-28 PM=PM1550 | B=台式 M=模块 | |
