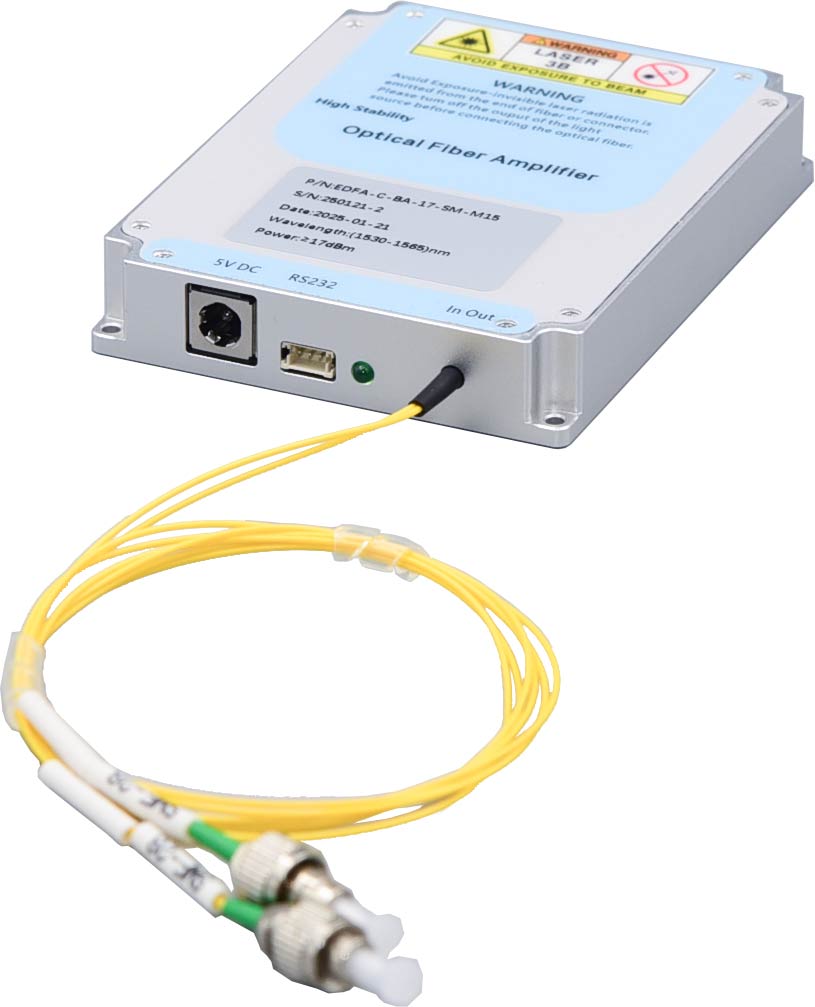

掺铒光纤线路放大器(简称LA放大器)是专用于光纤激光或光纤通信系统中线路中继的光功率放大器产品，结合了PA放大器和BA放大器的优势，可对小信号提供高增益，且具有较高的输出功率；具有高增益、高发射功率、较低噪声的优点，用于光纤段之间以增加中继长度或在光接入网相应的单点到多点部分以补偿分支损耗。
特性 | 应用 |
n 低噪声 | n 光纤通信 |
n 高增益系数 | n 光纤传感 |
n 高输出功率 | n 光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1530~1565 | C-band |
输入功率 | dBm | -25 ~ -3 | |

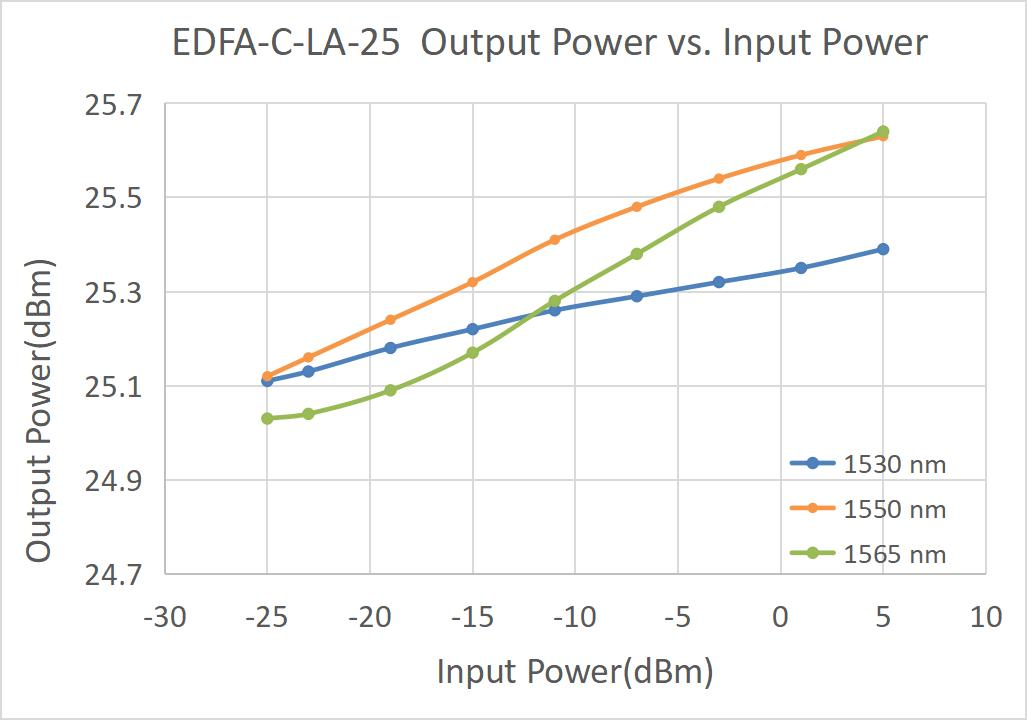

饱和输出功率 | dBm | 13/17/20/23/25/26 | @-10dBm输入 |
小信号增益系数 | dB | 35 | @-25dBm 输入 |
噪声指数 | dB | 5.5 | @-10dBm输入 |
偏振相关增益 | dB | ≤0.3 | |
偏振模色散 | ps | 0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输出光功率监控 | |
光纤和连接头 | - | SMF-28，FC/APC | |
工作模式 | 自动电流控制(ACC)/ 自动功率控制(APC) |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
C= C波段 | LA= 线路放大器 | 13/17/20/23/25/26 | SM=SMF-28 | M=模块 B=台式 | |
掺铒光纤线路放大器(简称LA放大器)是专用于光纤激光或光纤通信系统中线路中继的光功率放大器产品，结合了PA放大器和BA放大器的优势，可对小信号提供高增益，且具有较高的输出功率；具有高增益、高发射功率、较低噪声的优点，用于光纤段之间以增加中继长度或在光接入网相应的单点到多点部分以补偿分支损耗。
特性 | 应用 |
n 低噪声 | n 光纤通信 |
n 高增益系数 | n 光纤传感 |
n 高输出功率 | n 光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1530~1565 | C-band |
输入功率 | dBm | -25 ~ -3 | |
饱和输出功率 | dBm | 13/17/20/23/25/26 | @-10dBm输入 |
小信号增益系数 | dB | 35 | @-25dBm 输入 |
噪声指数 | dB | 5.5 | @-10dBm输入 |
偏振相关增益 | dB | ≤0.3 | |
偏振模色散 | ps | 0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输出光功率监控 | |
光纤和连接头 | - | SMF-28，FC/APC | |
工作模式 | 自动电流控制(ACC)/ 自动功率控制(APC) |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
C= C波段 | LA= 线路放大器 | 13/17/20/23/25/26 | SM=SMF-28 | M=模块 B=台式 | |
