增益平坦型掺铒光纤放大器专用于光纤激光或光纤通信系统,可以同时放大C波段内的多个波长信号,且保持各波长间的增益一致,增益平坦度≤1.5 dB。具有宽光谱多波长同时放大能力,以及增益平坦、增益可调、高增益低噪声的优点。
特性 |
n 增益平坦 |
n 高增益系数 |
n 宽光谱范围 |
应用 |
n 光纤通信 |
n 光纤传感 |
n |
光学指标 | 单位 | 典型值 | 备注 | |||
型 号 | EDFA-C-PA-GF | EDFA-C-BA-GF | EDFA-C-LA-GF | |||
波长范围 | nm | 1530~1565nm | ||||
输入功率 | dBm | -45~-25 | -12~+3 | -25~+3 | 可定制 | |
最大输出功率 | dBm | 14 | 17/20/23/25/26 | |||
调节范围 | dB | 25 | 25 | 25 | ||
噪声指数 | dB | 5 | 5 | 5.5 | ||
工作模式 | - | ACC/APC/AGC | ||||
参数调节范围 | - | ACC:0~100%;APC:10%~100%;AGC:0~25dB | ||||
增益平坦度 | dB | ≤1.5 | APC/AGC,10~25dB | |||
输入/输出端隔离度 | dB | >35 | ||||
光功率监控 | - | 输入和输出光功率监控 | ||||
光纤和连接头 | - | SMF-28 | PM1550 | FC/APC接头 | ||
偏振相关增益 | dB | ≤0.3 | - | |||
偏振模色散 | ps | 0.5 | - | |||
偏振消光比 | dB | - | ≥23 |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% |
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 增益或输出功率 | 光纤类型 | 封装形式 |
C=C波段 | PA-GF=增益平坦型PA | 增益系数(dB) | SM=SMF-28 PM=PM1550 | B=台式 M=模块
| |
25 | |||||
BA-GF=增益平坦型BA LA-GF=增益平坦型LA | 饱和输出功率(dBm) | ||||
17/20/23/25/26 |

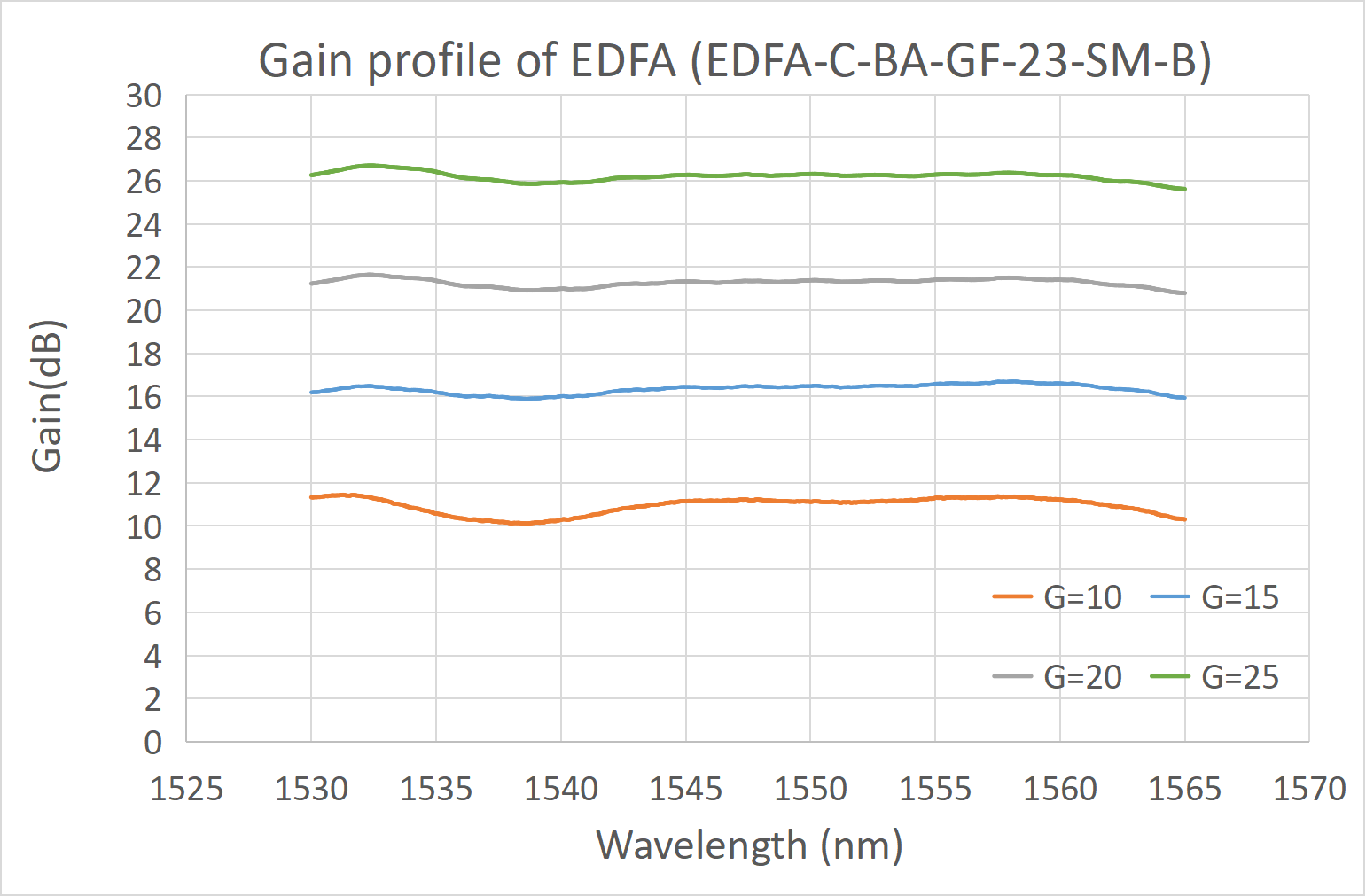

对C波段的10/15/20/25dB增益谱
