掺铒光纤功率型放大器(简称BA放大器)，可用于放大-6dBm~+3dBm或更高功率范围的光信号，最大饱和输出功率26dBm, 常用于提高激光光源的发射功率。
特性 |
n 宽波长范围 |
n 高输出功率 |
n 低噪声 |
应用 |
n 光纤通信 |
n 光纤传感 |
n 光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1530~1565 | C-band |
输入功率 | dBm | -6~+3 | |

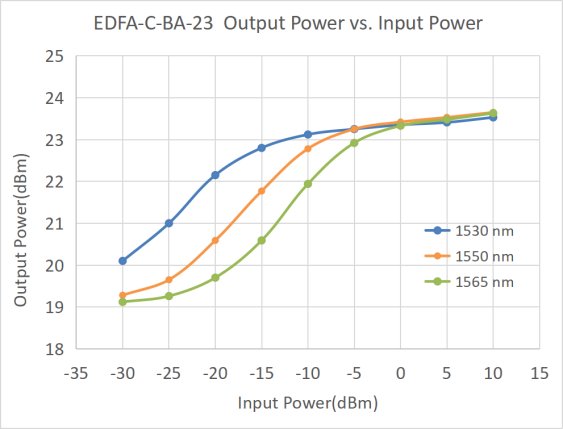

饱和输出功率 | dBm | 15/17/20/23/25/26 | @-3dBm输入 |
噪声指数 | dB | ≤5.0 | @-3dBm输入 |
偏振相关增益 | dB | ≤0.3 | |
偏振模色散 | ps | ≤0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输入光功率监控；输出光功率监控 | |
光纤和连接头 | - | SMF-28，FC/APC | |
工作模式 | ACC/APC/AGC | 见附录5 |
电气和环境参数 | 台式 | 模块 | ||||||||||||||
控制方式 | 触屏/RS232串口通信 | RS232串口通信 | ||||||||||||||
通信接口 | DB9母口 | ZH1.5-3Pin口 | DB9母口 | |||||||||||||
供 电 | AC 100~240V | DC 5V | ||||||||||||||
光功率(dBm) | 15 | 17 | 20 | 23 | 25 | 26 | 15 | 17 | 20 | 23 | 15 | 17 | 20 | 23 | 25 | 26 |
散热方式 | 内部风冷 | 接触散热 | 接触散热 | |||||||||||||
尺寸或代码 | B1 | M15 | M20 | |||||||||||||
工作温度湿度范围 | -5~+35°C；0~70% | |||||||||||||||
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
C=C波段 | BA=功率放大器 | 15/17/20/23/25/26 | SM=单模光纤 | M15/M20=模块 B1=台式 | |
