C波段(*注1)掺铒光纤小信号型放大器(简称PA放大器) 是专用于-45dBm ~ -25 dBm范围内的C波段微弱光信号的放大器,小信号典型增益高达35~45 dB,同时具有较低的噪声指数,通常用在光电探测器之前提高其对弱光信号的探测能力。
特性 |
n 宽波长范围 |
n 高增益系数 |
n低噪声 |
应用 |
n光纤通信 |
n光纤传感 |
n光纤激光 |
光学指标 | 单位 | 典型值 | 备注 | |
型 号 | - | EDFA-PA-35 | EDFA-PA-45 | |
波长范围 | nm | 1530~1565nm | C-band | |
输入功率 | dBm | -35~-25 | -45~-25 | |

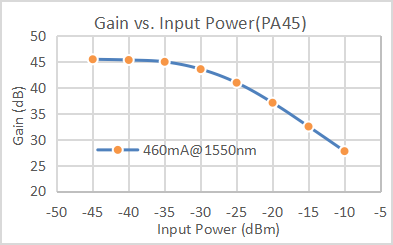

增益系数 | dB | 35@-35dBm输入 | 45@-45dBm输入 | 35@-25dBm输入 |
噪声指数 | dB | ≤4.5 | ||
偏振相关增益 | dB | ≤0.3 | ||
偏振模色散 | ps | ≤0.5 | ||
输入/输出端隔离度 | dB | >35 | ||
光功率监控 | - | 输出光功率监控 | ||
尾纤类型和连接头 | - | SMF-28,FC/APC | ||
工作模式 | - | 自动电流控制(ACC) |
*电气和环境参数参见BA型放大器
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 小信号增益(dB) | 光纤类型 | 封装形式 |
C=C波段 | PA=小信号放大器 | 35=35dB@-35dBm 45=45dB@-45dBm | SM=单模光纤 | M=模块 B=台式 |

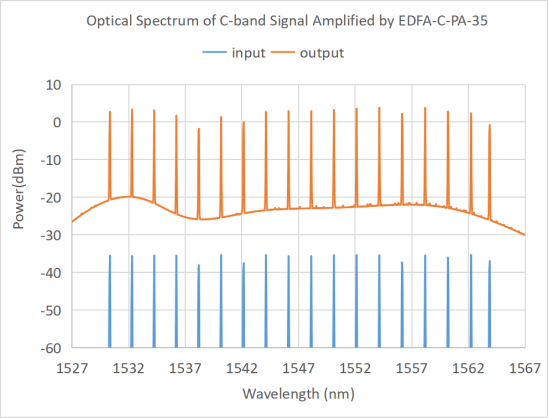

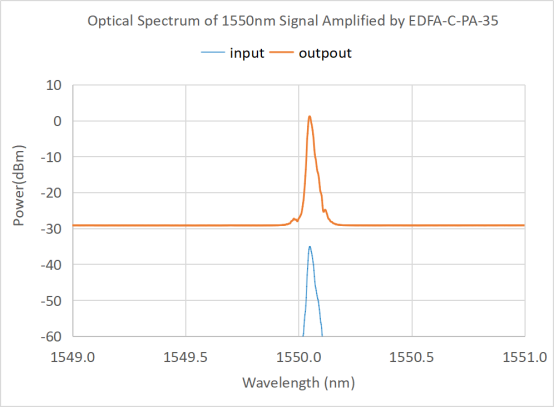

*注1:该EDFA产品可用于工作波长范围内任意单一或多个波长信号的放大,但多波长信号输入时不考虑增益谱平坦性。如本页图,EDFA-C-PA-35型小信号放大器对C波段内的不同波长(图中多个波长非同时输入EDFA)输入信号都可以实现高增益放大,单个波长输入功率为-35dBm时,有效增益大于35dB,放大后的信号背景噪声比大于30dB。
