产品描述 本款飞秒脉冲激光器采用全保偏被动锁模架构，以高性能稀土掺杂光纤为增益介质，在 1550~1560 nm 近红外波段实现飞秒级脉冲激光的高稳定输出。新一代平坦光谱设计使输出光谱在 50 nm 以上带宽内保持优异的平坦度，突破了传统飞秒光源光谱窄、谱型起伏大的限制。 核心优势 窄脉宽、平坦宽谱、完全自启动、长寿命免维护。产品兼顾性能与易用性，是科研级场景下的高性价比之选；其平坦且宽的光谱输出可直接作为啁啾脉冲放大（CPA）系统的种子光源，有效抑制放大链路的增益窄化，有利于获得更短、更高保真度的放大脉冲。 定制化服务 波长、脉冲宽度、输出功率、重复频率、光谱形状等核心参数均可依据客户需求精准调校，满足多样化科研与实验要求。 |
M65 模块式封装 · 145 × 200 × 65 mm
平坦顶宽 ≈ 55 nm @3 dB · 谱型 Flat-Top |
01 产品特性与应用 FEATURES & APPLICATIONS
产品特性 | 典型应用 | ||
— <400 fs 超短脉冲输出（双曲正割拟合） | — 啁啾脉冲放大（CPA）系统种子光源 | ||
平坦宽光谱的价值 50 nm 以上的 3 dB 平坦带宽可为啁啾脉冲放大（CPA）级提供宽谱种子信号，有效抑制放大过程中的增益窄化，有利于获得更短、更高保真度的放大脉冲输出。 | |||
02 光学指标 OPTICAL SPECIFICATIONS
典型值为本机实测（PN：FSPL-1560-400-100-100-PM-M65，SN：25110705-1）；标注「≥ / ≤」者为规格保证值。
参数 | 单位 | 典型值 | 备注 |
中心波长 | nm | 1560±10 | 实测 1557 nm |
光谱形状 | — | 平坦型（Flat-top） | 宽谱平坦输出 |
光谱宽度 @3dB | nm | ≥50 | 平坦宽谱，可定制 |

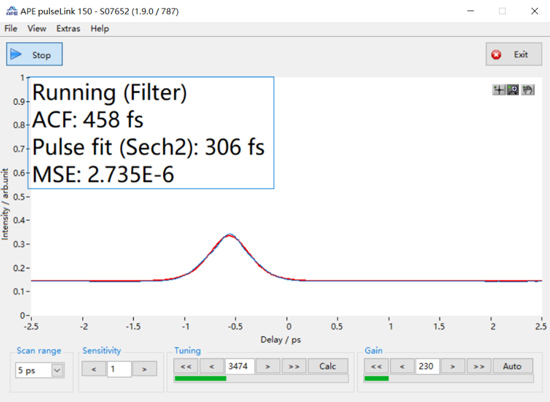

脉冲宽度 | fs | <400 | 实测 306（双曲正割拟合） |
激光平均功率 | mW | ≥100 | 实测 103 |
输出功率调节 | — | 不可调 | — |

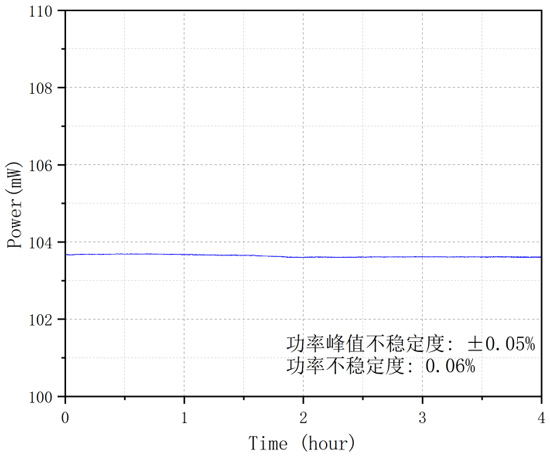

功率不稳定度 | — | ≤±1% @4h | 实测 P-P ±0.05%，RMS 0.06% |

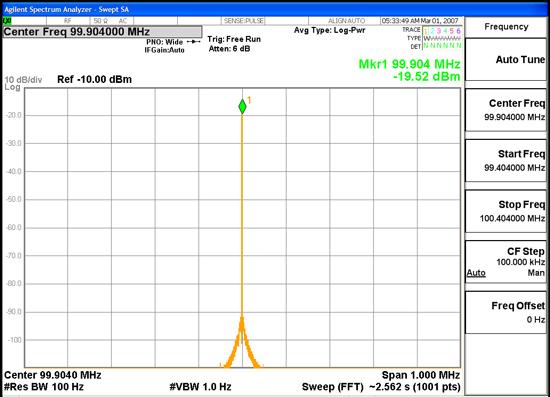

重复频率 | MHz | 100±1 | 实测 99.904 |

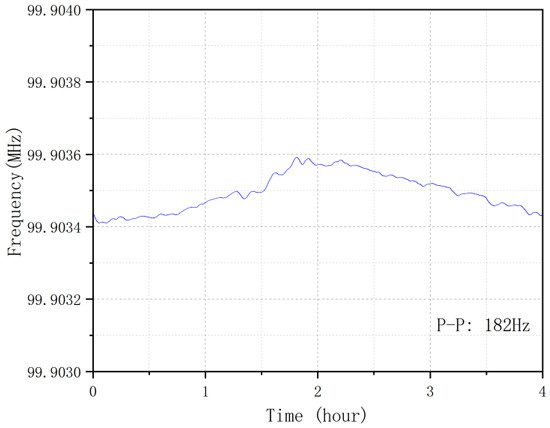

重复频率不稳定度 | Hz | ≤200 @4h | 实测 182 |
单脉冲能量 | nJ | ≥1 | 典型 1.03 |
偏振态 | — | 线偏振 | PER ≥ 20 dB |
光纤和连接头 | — | PM1550 保偏光纤，FC/APC | 慢轴对准 |
03 电气和环境参数 ELECTRICAL & ENVIRONMENTAL
参数 | 规格 |
产品封装形式 | M65 模块 |
控制方式 | RS232 串口 |
通信接口 | USB |
同步电信号接口 | SMA（幅值 ≥3 V） |
供电要求 | DC 12V |
功耗 | 8 W |
工作温度范围 | 15 ~ 40 ℃ |
工作湿度范围 | 0 ~ 70% |
散热方式 | 内部风冷 |
启动预热时间 | < 5 min |
04 订购信息 ORDERING INFORMATION
典型型号 FSPL-FT-1560-400-100-100-PM-M65 | ||||||
FSPL-FT | 波长 (nm) | 脉宽 (fs) | 平均功率 (mW) | 重频 (MHz) | 输出方式 | 封装形式 |
— | 1560 | 400 | 100 | 100 | PM=保偏光纤 | M65=模块 |
注：型号中的脉宽档位 400 表示规格上限 ≤400 fs，本机实测 306 fs（双曲正割拟合）；波长、脉宽、功率与重频档位均可按需定制。
05 机械尺寸 MECHANICAL DIMENSIONS
|
M65 模块外形尺寸：145(W) × 200(D) × 65(H) mm ｜ 安装孔：4 × R3.00 mm 贯穿 ｜ 接口：ON/OFF、SYNC、OUTPUT、USB、12V DC
06 实测性能（一） MEASURED PERFORMANCE

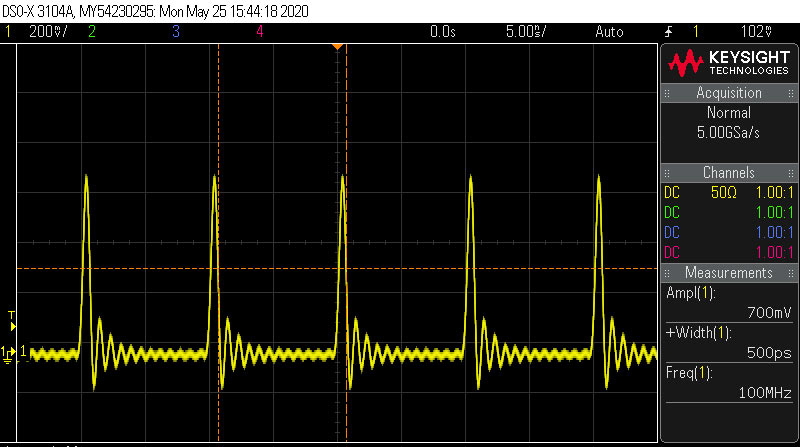

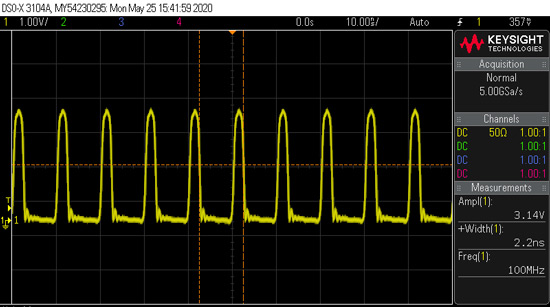

FIG.01 激光脉冲序列 100 MHz / 700 mV | FIG.02 同步电脉冲序列 100 MHz / 3.14 V | |
|
|

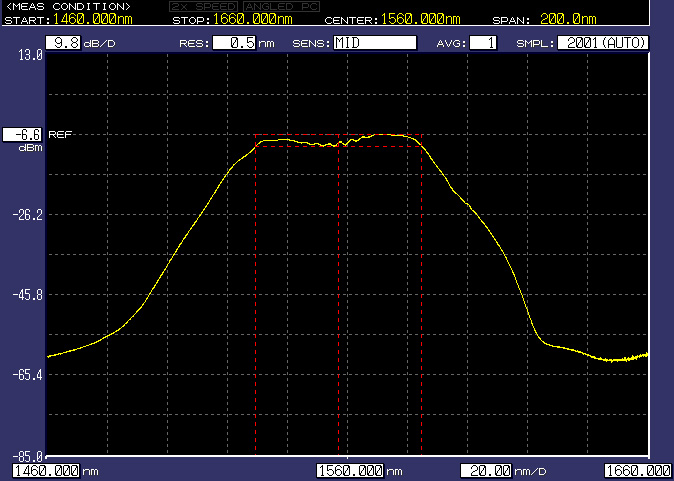

FIG.03 典型平坦宽光谱 55.56 nm @3 dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品描述 本款飞秒脉冲激光器采用全保偏被动锁模架构，以高性能稀土掺杂光纤为增益介质，在 1550~1560 nm 近红外波段实现飞秒级脉冲激光的高稳定输出。新一代平坦光谱设计使输出光谱在 50 nm 以上带宽内保持优异的平坦度，突破了传统飞秒光源光谱窄、谱型起伏大的限制。 核心优势 窄脉宽、平坦宽谱、完全自启动、长寿命免维护。产品兼顾性能与易用性，是科研级场景下的高性价比之选；其平坦且宽的光谱输出可直接作为啁啾脉冲放大（CPA）系统的种子光源，有效抑制放大链路的增益窄化，有利于获得更短、更高保真度的放大脉冲。 定制化服务 波长、脉冲宽度、输出功率、重复频率、光谱形状等核心参数均可依据客户需求精准调校，满足多样化科研与实验要求。 |
M65 模块式封装 · 145 × 200 × 65 mm
平坦顶宽 ≈ 55 nm @3 dB · 谱型 Flat-Top |
01 产品特性与应用 FEATURES & APPLICATIONS
产品特性 | 典型应用 | ||
— <400 fs 超短脉冲输出（双曲正割拟合） | — 啁啾脉冲放大（CPA）系统种子光源 | ||
平坦宽光谱的价值 50 nm 以上的 3 dB 平坦带宽可为啁啾脉冲放大（CPA）级提供宽谱种子信号，有效抑制放大过程中的增益窄化，有利于获得更短、更高保真度的放大脉冲输出。 | |||
02 光学指标 OPTICAL SPECIFICATIONS
典型值为本机实测（PN：FSPL-1560-400-100-100-PM-M65，SN：25110705-1）；标注「≥ / ≤」者为规格保证值。
参数 | 单位 | 典型值 | 备注 |
中心波长 | nm | 1560±10 | 实测 1557 nm |
光谱形状 | — | 平坦型（Flat-top） | 宽谱平坦输出 |
光谱宽度 @3dB | nm | ≥50 | 平坦宽谱，可定制 |
脉冲宽度 | fs | <400 | 实测 306（双曲正割拟合） |
激光平均功率 | mW | ≥100 | 实测 103 |
输出功率调节 | — | 不可调 | — |
功率不稳定度 | — | ≤±1% @4h | 实测 P-P ±0.05%，RMS 0.06% |
重复频率 | MHz | 100±1 | 实测 99.904 |
重复频率不稳定度 | Hz | ≤200 @4h | 实测 182 |
单脉冲能量 | nJ | ≥1 | 典型 1.03 |
偏振态 | — | 线偏振 | PER ≥ 20 dB |
光纤和连接头 | — | PM1550 保偏光纤，FC/APC | 慢轴对准 |
03 电气和环境参数 ELECTRICAL & ENVIRONMENTAL
参数 | 规格 |
产品封装形式 | M65 模块 |
控制方式 | RS232 串口 |
通信接口 | USB |
同步电信号接口 | SMA（幅值 ≥3 V） |
供电要求 | DC 12V |
功耗 | 8 W |
工作温度范围 | 15 ~ 40 ℃ |
工作湿度范围 | 0 ~ 70% |
散热方式 | 内部风冷 |
启动预热时间 | < 5 min |
04 订购信息 ORDERING INFORMATION
典型型号 FSPL-FT-1560-400-100-100-PM-M65 | ||||||
FSPL-FT | 波长 (nm) | 脉宽 (fs) | 平均功率 (mW) | 重频 (MHz) | 输出方式 | 封装形式 |
— | 1560 | 400 | 100 | 100 | PM=保偏光纤 | M65=模块 |
注：型号中的脉宽档位 400 表示规格上限 ≤400 fs，本机实测 306 fs（双曲正割拟合）；波长、脉宽、功率与重频档位均可按需定制。
05 机械尺寸 MECHANICAL DIMENSIONS
|
M65 模块外形尺寸：145(W) × 200(D) × 65(H) mm ｜ 安装孔：4 × R3.00 mm 贯穿 ｜ 接口：ON/OFF、SYNC、OUTPUT、USB、12V DC
06 实测性能（一） MEASURED PERFORMANCE
FIG.01 激光脉冲序列 100 MHz / 700 mV | FIG.02 同步电脉冲序列 100 MHz / 3.14 V | |
|
|
FIG.03 典型平坦宽光谱 55.56 nm @3 dB |
