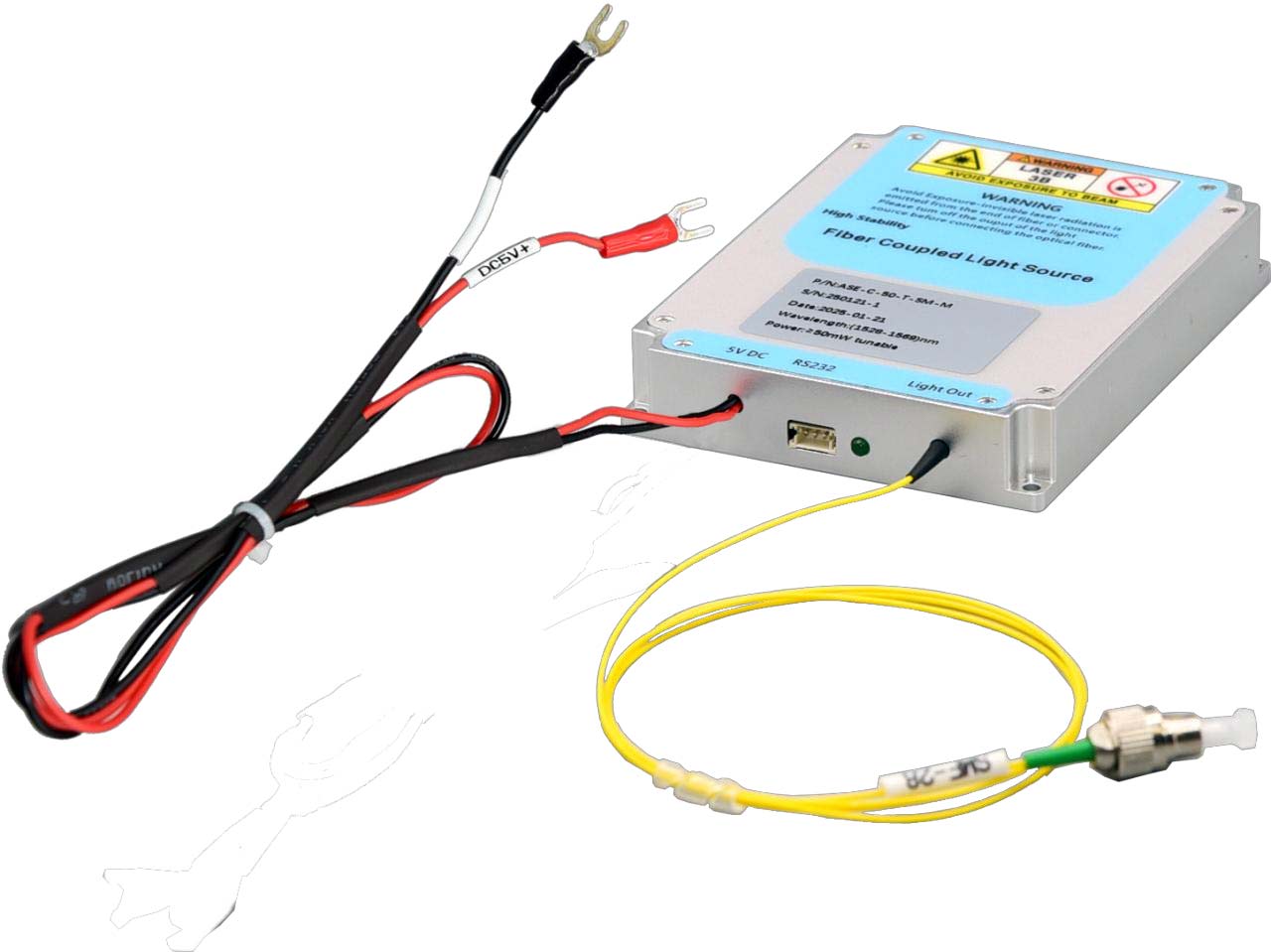

微型C波段ASE宽带光源（经济型）

n 宽光谱范围

n 光纤传感

n 高稳定度输出

n 医学成像

n 高性价比

n 生产测试

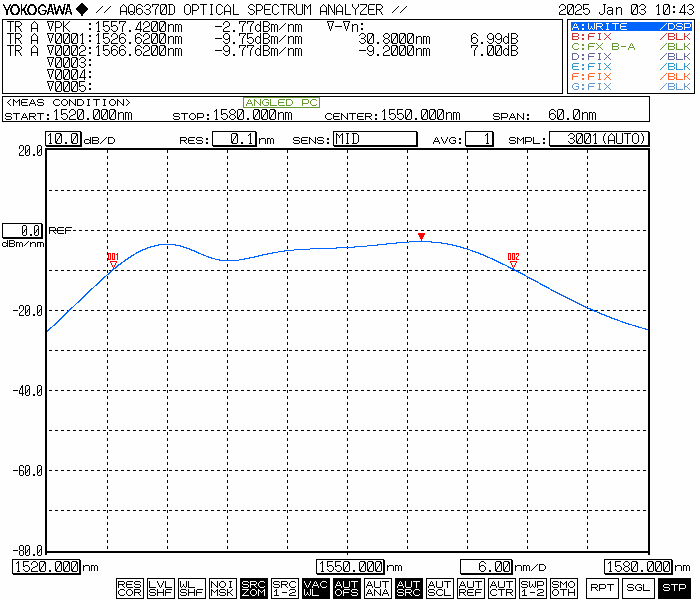

光谱范围

nm

1526~1566

光谱宽度

nm

≥40

输出光功率

mW

10

20

30

功率谱密度

dBm/nm

-6

-3

-1.2

均值

功率调节范围

-

10%~100%

选配，默认功率恒定

光谱平坦度

dB

≤7

输出端隔离度

dB

≥35

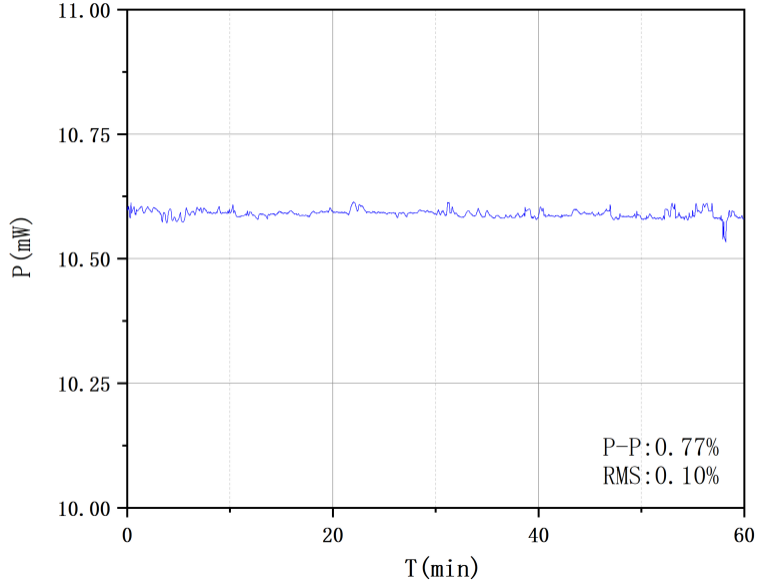

光功率稳定性

dB

≤±0.02(15min.); ≤±0.05(8hrs)

Peak to peak

偏振度PER

dB

≤ 0.2

尾纤和接头类型

-

SMF-28，FC/APC

Ф=900μm，L=1m

控制方式

上位机，RS232串口通信（可软件控制功率和出光的开启和关闭）

通信接口

ZH1.5-3Pin接插件

供  电

DC 5V1.2A

电源方式

1、电源引线方式：默认长度875px，末端带UT2.5-4型叉型端子，叉型接头内径4mm

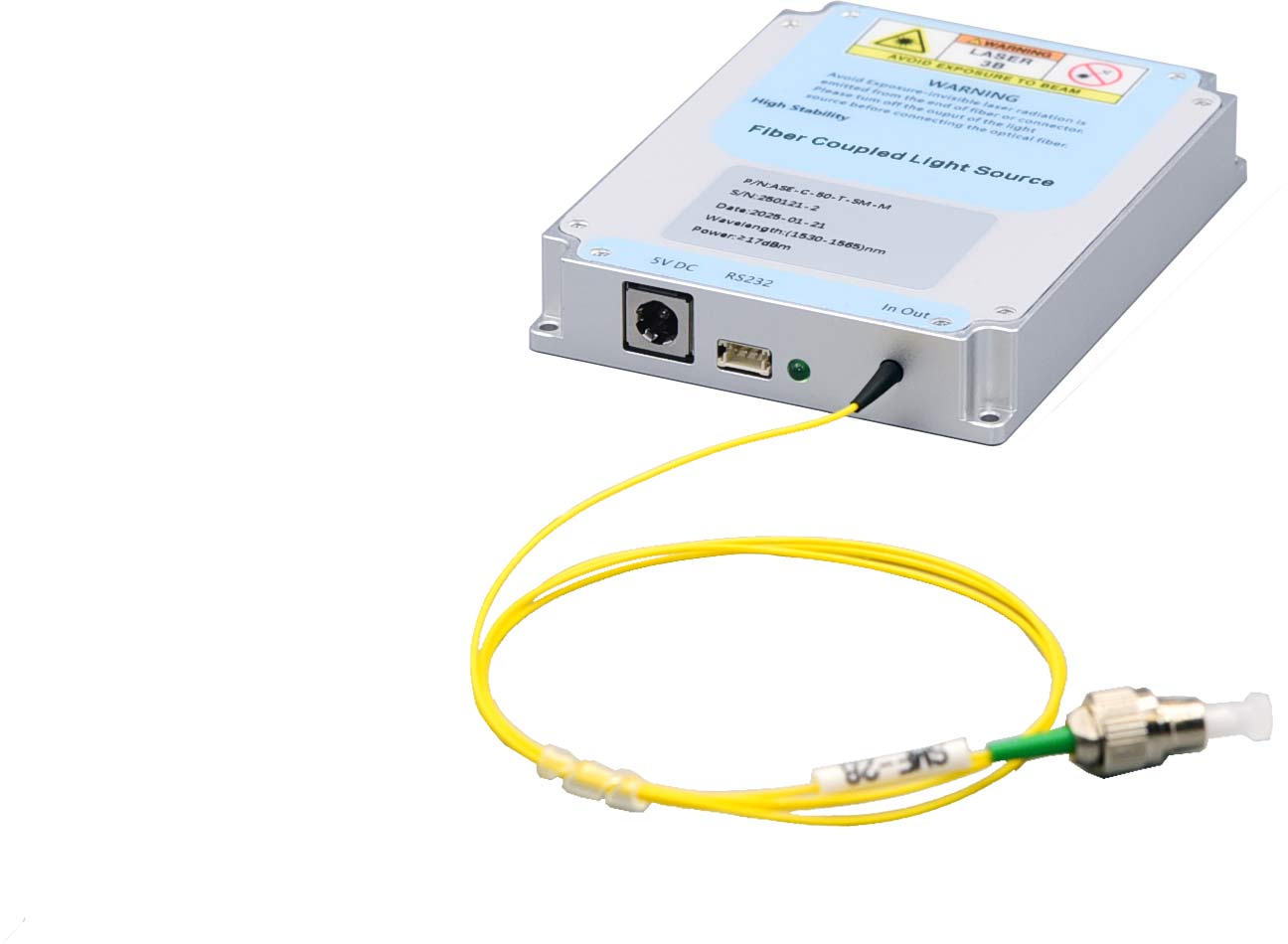

2、电源接口方式：模块自带5.5/2.1mm直流电源接口，配电源适配器

尺  寸

70(W)×90(D)×15(H)mm

工作温度范围

-5~+35°C

工作湿度范围

0~70%

ASE

光谱范围

平坦度

输出功率(mW)

输出尾纤类型

电源方式

封装形式

C

NG=≤7dB

10/20/30

SM=单模光纤

1=UT2.5-4型叉型端子

2=5.5/2.1mm直流电源接口，配电源适配器

M15

PIN 1

RS232 TX

PIN 2

RS232 RX

PIN 3

GND
