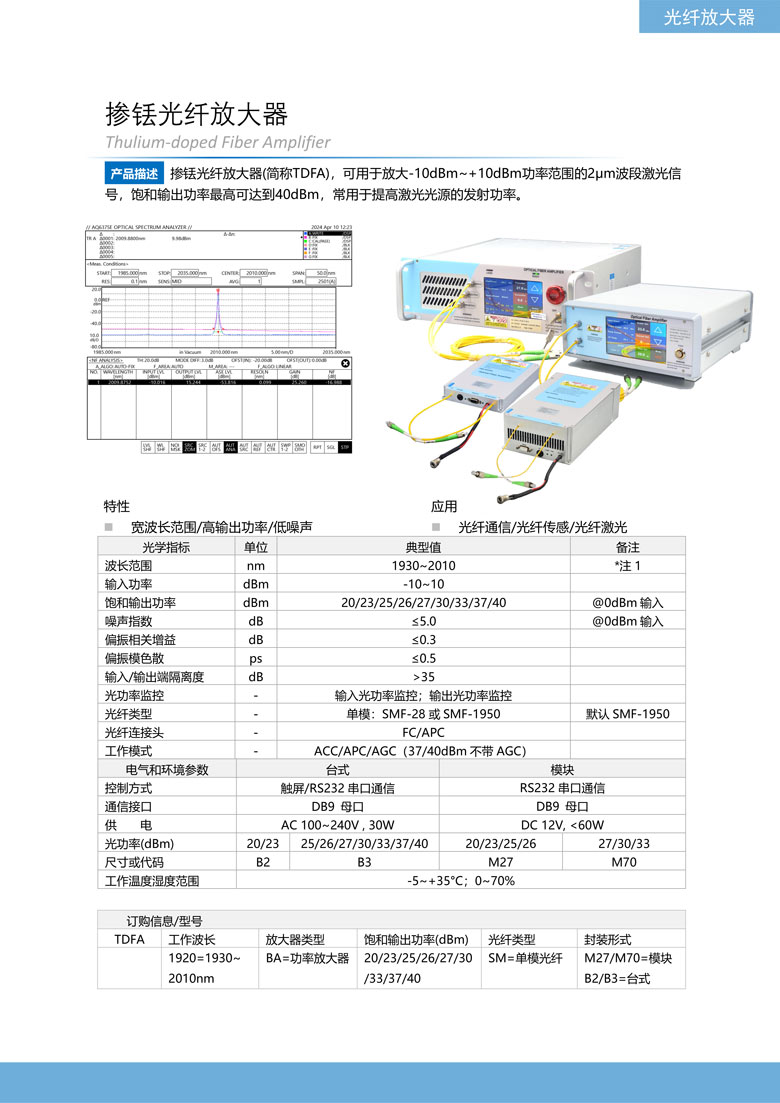

掺铥光纤放大器(简称TDFA),可用于放大-10dBm~+10dBm功率范围的2μ波段激光信号,饱和输出功率最高可达到40dBm,常用于提高激光光源的发射功率。
特性 | 应用 |
n 宽波长范围 | n 光纤通信 |
n 高输出功率 | n 光纤传感 |
n 低噪声 | n 光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1920~2020 | *注1 |
输入功率 | dBm | -10~10 | |
饱和输出功率 | dBm | 20/23/25/26/27/30/33/37/40 | @0dBm输入 |
噪声指数 | dB | ≤5.0 | @0dBm输入 |
偏振相关增益 | dB | ≤0.3 | |
偏振模色散 | ps | ≤0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输出光功率监控 | |
尾纤类型 | - | 单模:SMF-28;SMF-1950; | |
尾纤接头类型 | - | FC/APC | |
工作模式 | - | 自动电流控制(ACC)/自动功率控制(APC) |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键 | RS232串口通信 |
通信接口 | 选配 | DB9 Female |
供 电 | 100~240V AC, <30W | 12V DC, <60W |
尺 寸 | 260(W)×280(D)×120(H)mm | 139(W)×235(D)×70(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% |
订购信息/型号 | |||||
TDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
1920= 1920~2020nm | BA= 功率放大器 | 20/23/25/26/ 27/30/33/37/40 | SM= 单模光纤 | M=模块 B=台式 |
*注1:标准型号按1920~2020nm设计,用户可根据自己所需波长提出定制
