由于受限于光纤的损耗和光源功率，通信用单模光纤传输光纤功率和能量通常效率通常较低。本激光器是专用于单模光纤传能的光纤激光器，输出功率最大10瓦，在光纤通信用的G652、G657等单模光纤中，可几乎无功率损耗的传输1km以上，适合用于对长距离光纤供能的场合，具有无源、抗电磁干扰的优点。专业设计的驱动与温控电路控制保证激光器安全稳定工作，光谱和功率长期保持稳定。桌面台式和模块式都可提供。
特性 | 应用 |
n 1~10W多种功率 | n 光纤传能 |
n 适合长距离单模光纤传输 | n 光纤通信 |
n 功率和光谱稳定 | n 光学实验 |
光学指标 | 单位 | 典型值 | 备注 |
工作波长 | nm | 1540~1560 | 可定制 |
光谱宽度 | nm | ≤1 | |
工作模式 | - | CW | 连续光 |
单模光纤传输距离 | km | ≥1 | |
传输损耗 | dB/km | ≤0.3 | |
光功率 | W | 1/2/5/10 | |
dBm | 30/33/37/40 | ||
短期稳定度(15分钟) | dB | ≤ ±0.02 | 等效≤±0.5% |
长期稳定度(8小时) | dB | ≤ ±0.05 | 等效≤±1.2% |
尾纤类型 | - | SMF-28 | |
尾纤接头类型 | - | FC/APC |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <150W | 12V DC, <60W |
尺 寸 | 260(W)×320(D)×120(H)mm | 139(W)x235(D)x70(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
订购信息/型号 | ||||
FL-PT | 工作波长(nm) | 输出功率(dBm) | 输出尾纤类型 | 封装形式 |
1550 | 30/33/37/40 | SM= SMF-28 | B=台式 M=模块 | |

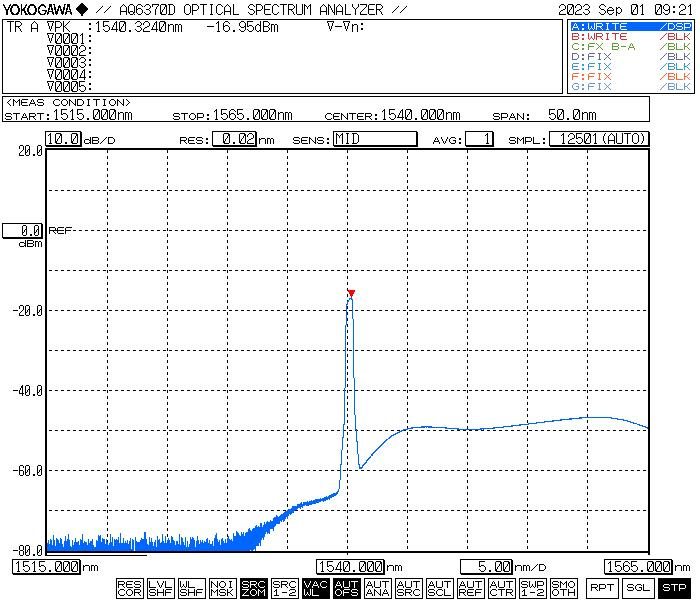

1540nm波长光谱
1550nm波长光谱

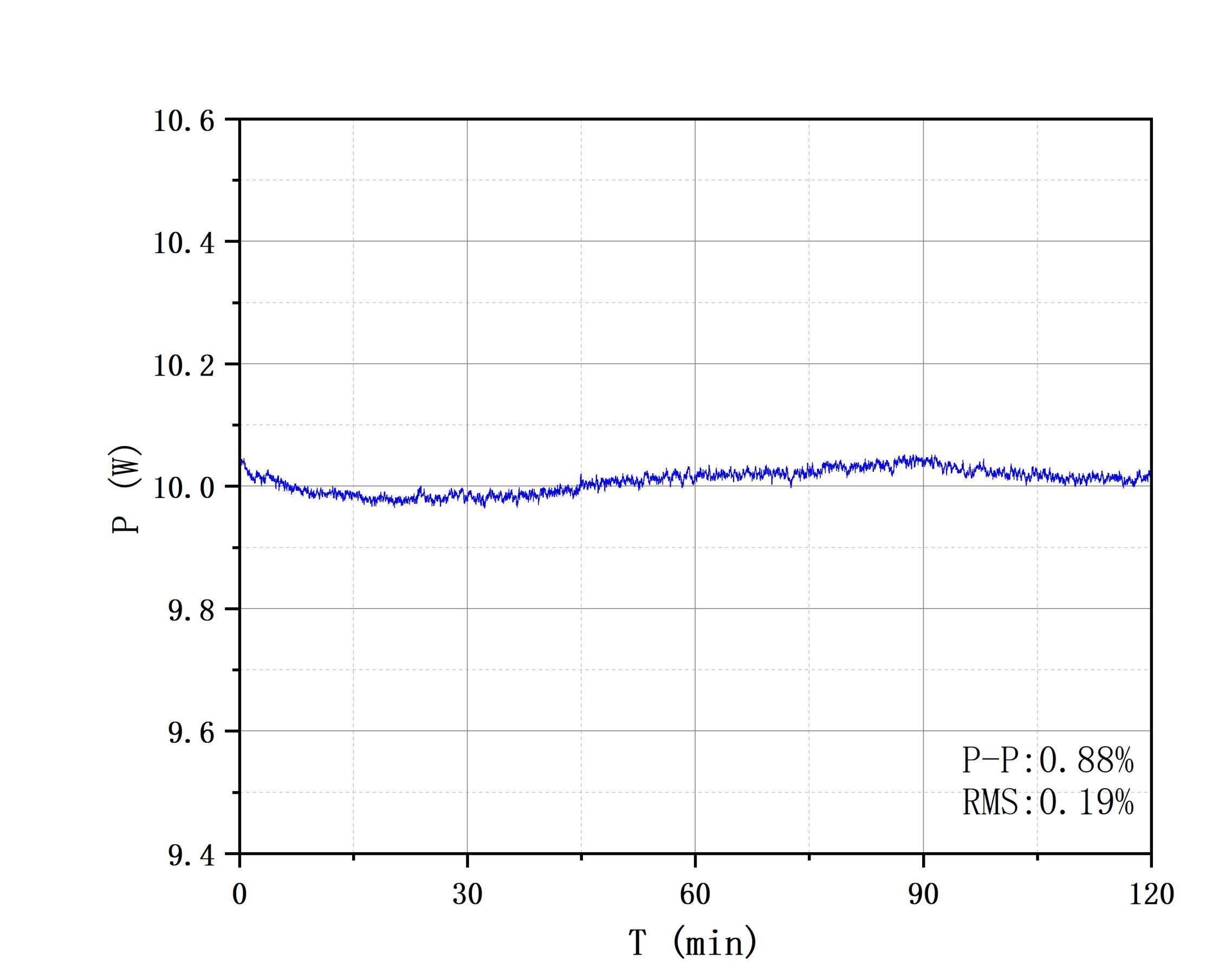

光功率稳定性
台式封装
1W/2W功率模块封装: 125(W)×150(D)×31.5(H)mm
5W/10W功率模块封装: 139(W)×235(D)×70(H)mm
