C+L波段掺铒光纤放大器可同时放大C波段和L波段光信号,工作波长覆盖1528~1563nm和1570~1603nm,可自适应信号光波长,提供低噪声高效率的光功率放大。
特性 | 应用 |
n 宽波长范围 | n 光纤通信 |
n 高输出功率 | n 光纤传感 |
n 低噪声 | n 光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1528~1563 | C-band |
1570~1603 | L-band | ||
输入功率 | dBm | -6~+3 | |
饱和输出功率 | dBm | 15/17/20/23/25/26 | @-3dBm输入 |
噪声指数 | dB | ≤5.0 | @-3dBm输入 |
偏振相关增益 | dB | <0.3 | |
偏振模色散 | ps | 0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输出光功率监控 | |
尾纤类型 | - | SMF-28 | |
尾纤接头类型 | - | FC/APC | |
工作模式 | - | 自动电流控制(ACC)/自动功率控制(APC) |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <20W |
尺 寸 | 260(W)×280(D)×120(H)mm | BA15~20: 125(W)×150(D)×20(H)mm |
BA23~26:139(W)×206(D)×27(H)mm | ||
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% |
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
CL=C+L波段 | BA=功率放大器 | 15/17/20/23/25/26 | SM= 单模光纤 | M=模块 B=台式 |

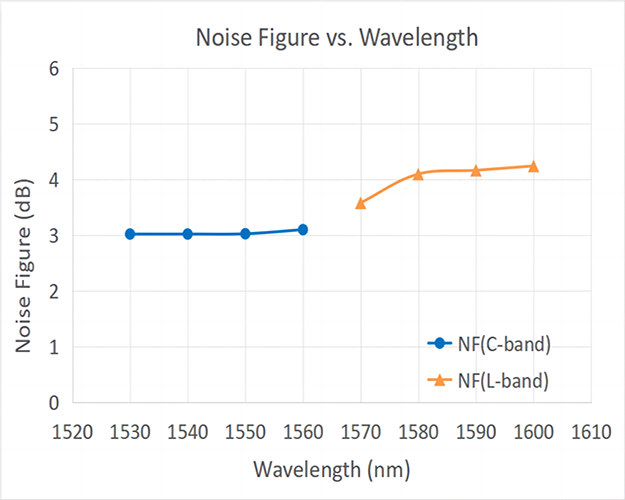

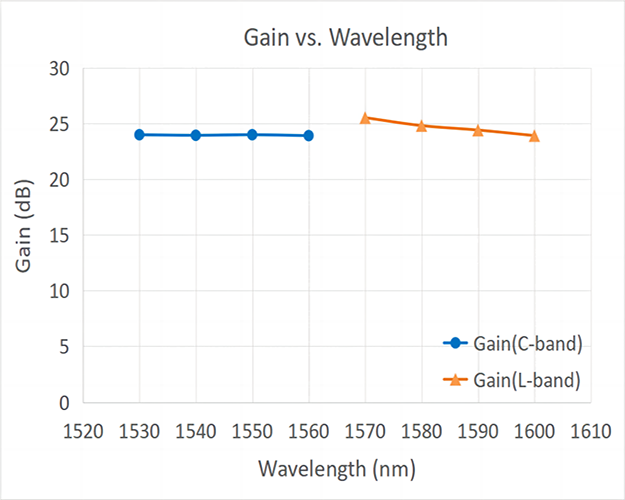

增益和噪声系数@-3dBm输入
