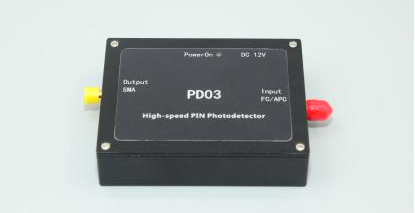

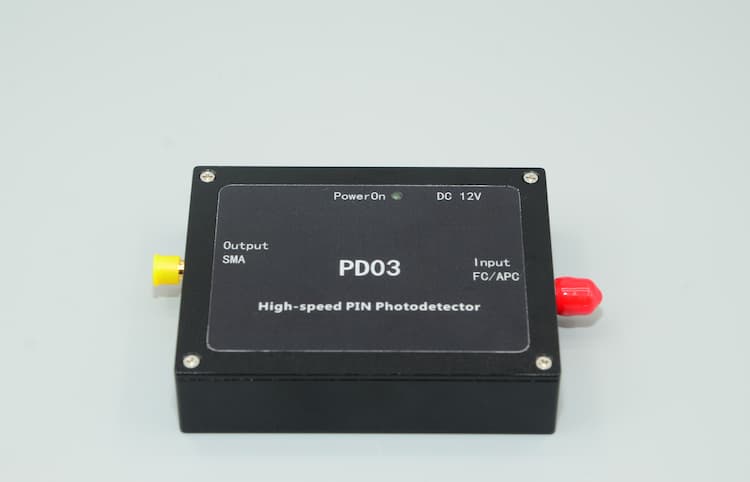

PD03系列高速光电探测器模块,光电响应带宽1~3GHz,脉冲上升沿时间低至≤125ps,工作波长覆盖400~1100或800~1700nm波长。射频信号输出采用SMA接口,便于与射频测试设备连接。适合用于光传输系、超快激光脉冲探测等。
特性 | 应用 |
n 高带宽 | n 光纤通信 |
n 高灵敏度 | n 脉冲激光测量 |
n 直流耦合输出 | n 光纤传感 |
光学指标 | 单位 | 典型值 | ||||||

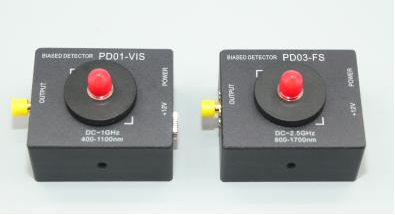

产品型号 | - | PD01-VIS | PD03 | PD03-FS | ||||
探测器材料 | - | Si | InGaAs | |||||
工作波长 | nm | 400~1100 | 800~1700 | |||||
光功率输入范围 | dBm | -10 ~ 10 | -10 ~ 17 | |||||
上升沿时间 | ps | ≤300 | ≤125 | ≤140 | ||||
最大电脉冲输出 | mV | 100 | 1500 | |||||
光电响应 | 1.0A/W;30mV/mW | |||||||
回 损 | dB | -37 | ||||||
输出匹配阻抗 | Ω | 50 | ||||||
频率带宽 | - | DC~1GHz | DC~3GHz | DC~2.5GHz | ||||
光输入接口 | - | 自由空间 | 单模光纤FC/APC | 自由空间 | ||||
射频输出口 | - | SMA | ||||||
电气和环境参数 | ||||||||
供 电 | 12V DC, <5W | 5V或12V DC, <5W | ||||||
尺 寸 | 100(W)×70(D)×25(H)mm | 60(W)×50(D)×43(H)(含FC/APC接口) | ||||||
工作温度范围 | -5~+35°C | |||||||
工作湿度范围 | 0~70% |

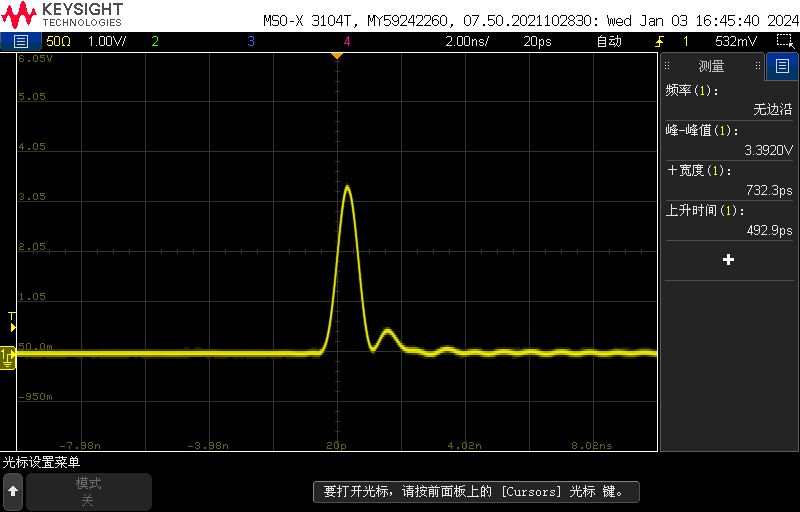

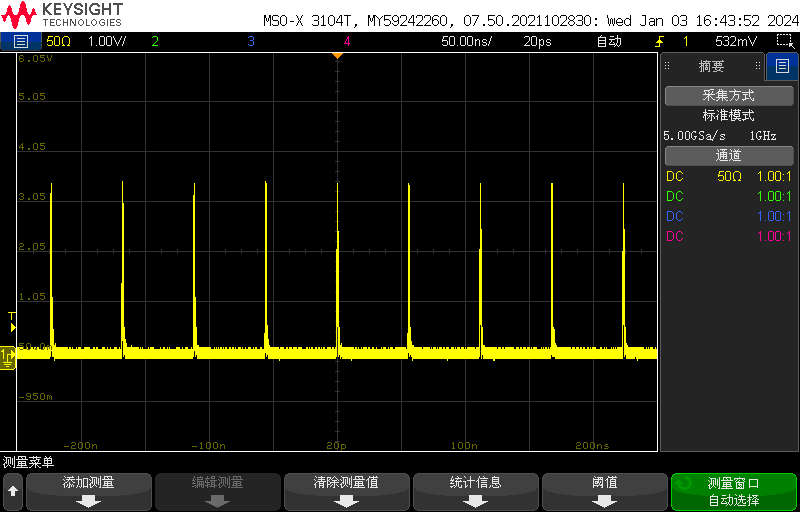

皮秒脉冲激光响应
