超宽带SLD光源利用多个波段超辐射光源进行光谱拼接组合,实现覆盖1250-1650nm波长的超宽带光谱的单模光纤输出,同时具有较高的光功率谱密度。适合无源器件测试、光纤传感等应用。
特性 |
n 超宽光谱 |
n 低光谱纹波 |
n 功率稳定 |
应用 |
n 光纤传感 |
n 医学成像 |
n 光纤器件测试 |
光学指标 | 单位 | 典型值 | 备注 |
光谱范围 | nm | 1250~1650 | |
输出光总功率 | mW | >10 | 不可调 |
光谱功率密度 | dBm/nm | ≥-25 | |
光谱纹波 | dB | <0.2 | |
短期稳定度(15分钟) | dB | ≤ ±0.02 | 等效≤±0.5% |
长期稳定度(8小时) | dB | ≤ ±0.05 | 等效≤±1.2% |
偏振消光比PER | dB | ≤ 0.2 | |
光纤和连接头 | - | SMF-28,FC/APC |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×31.5(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% |
订购信息/型号 | ||||
SLD | 光谱范围 | 功率谱密度(dBm/nm) | 输出尾纤类型 | 封装形式 |
2565=1250~1650nm | 25=-25dBm/nm | SM= SMF-28 | B=台式 M=模块 |

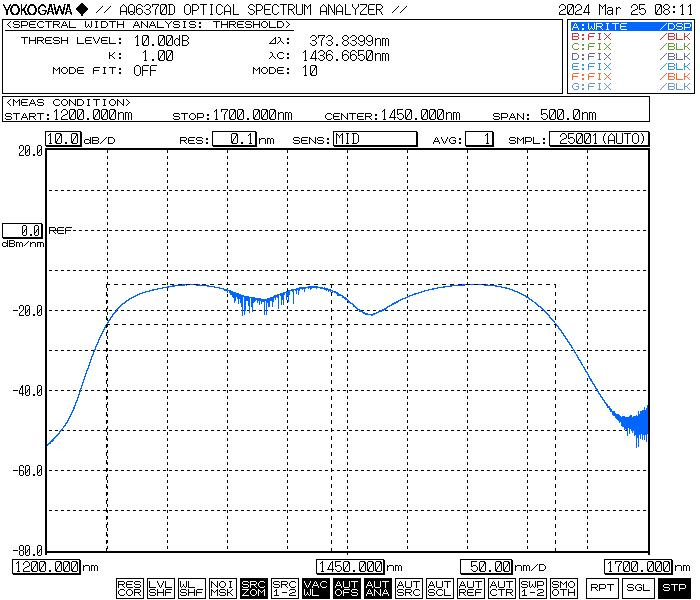

1250~1650nm波段SLD光源光谱(1350~1400nm为OH-吸收峰)
