光纤ASE宽带光源属于非相干光源,是半导体激光泵浦掺铒石英光纤产生的自发辐射,同时引入光谱平坦化技术实现宽带平坦光谱。光源波长覆盖传统C波段(1529.16nm~1560.61nm,频率195.9THz~191.6THz),光谱平坦度优于2dB,通过单模光纤或保偏光纤输出,适合于光纤传感等应用,可提供多种形式的封装。
特性 |
n 光谱平坦 |
n 功率可调 |
n 高稳定度输出功率 |
应用 |
n 光纤传感 |
n 医学成像 |
n |
光学指标 | 单位 | 典型值 | 备注 | |||||||

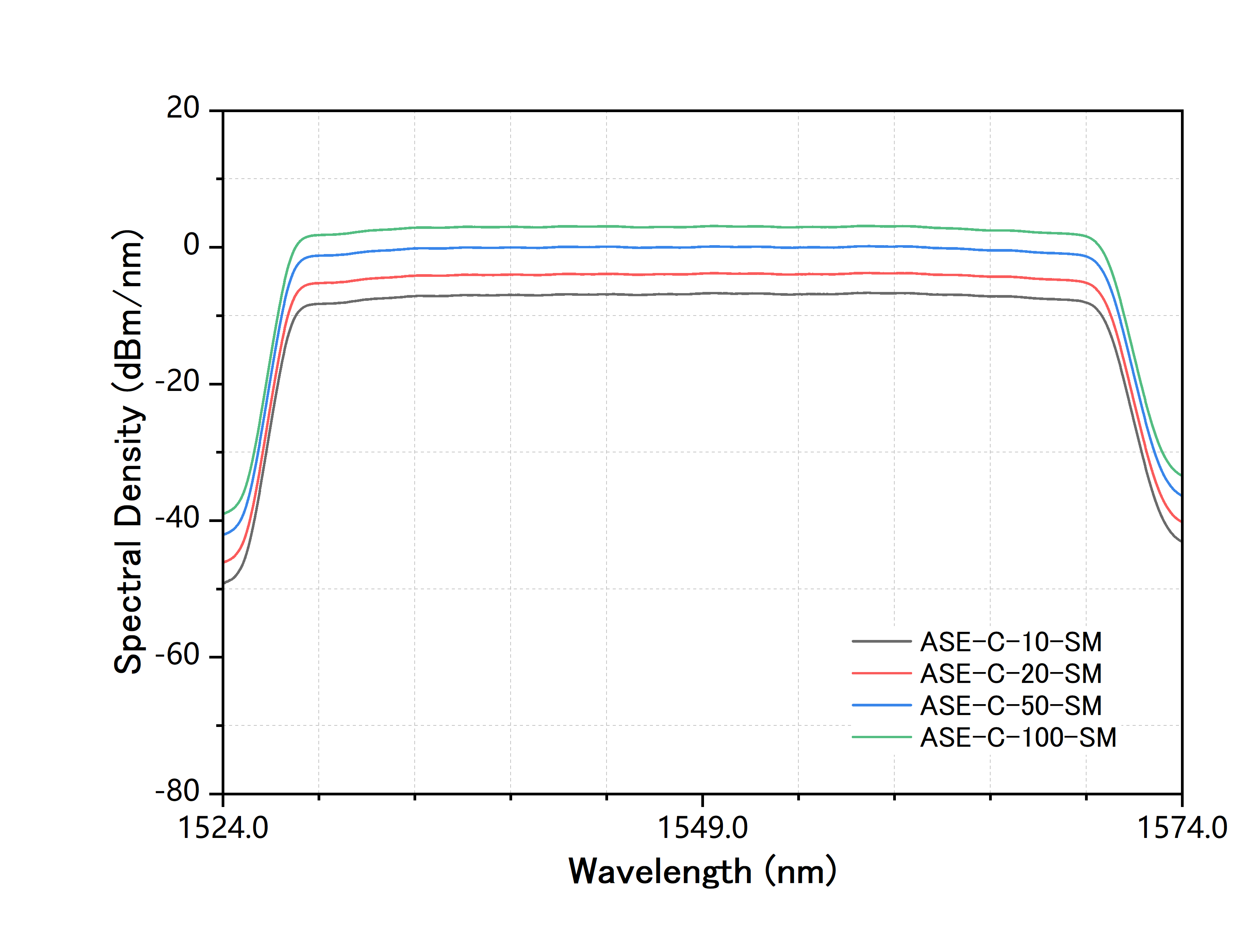

光谱范围 | nm | 1528~1563 | 2dB光谱范围 | |||||||
输出光功率 | mW | 10 | 20 | 50 | 100 | 200 | 400 | 500 | ||
dBm/nm | -6 | -3 | 1 | 4 | 7 | 10 | 11 | |||
功率调节范围(选配) | - | 10%~100% | 功率可调且保持平坦度 | |||||||
光谱平坦度 | dB | ≤2 | *400mW型号平坦度 3dB | |||||||
输出端隔离度 | dB | >35 | ||||||||
短期稳定度(15分钟) | dB | ≤ ±0.02 | 等效≤±0.5% | |||||||
长期稳定度(8小时) | dB | ≤ ±0.05 | 等效≤±1.2% | |||||||
偏振态 | - | 随机 | 线偏振 | |||||||
偏振消光比PER | dB | ≤ 0.2 | ≥23 | |||||||
光纤和连接头 | - | SMF-28 | PM1550 | FC/APC |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键 | RS232串口通信 |
通信接口 | 可选配 | DB9 Female |
供 电 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% |
订购信息/型号 | |||||
ASE | 光谱范围 | 输出功率(mW) | *功率可调(选配) | 输出尾纤类型 | 封装形式 |
C | 10/20/50/100/200/400/500 | *T | SM= SMF-28 PM=PM1550 | B=台式 M=模块 |
