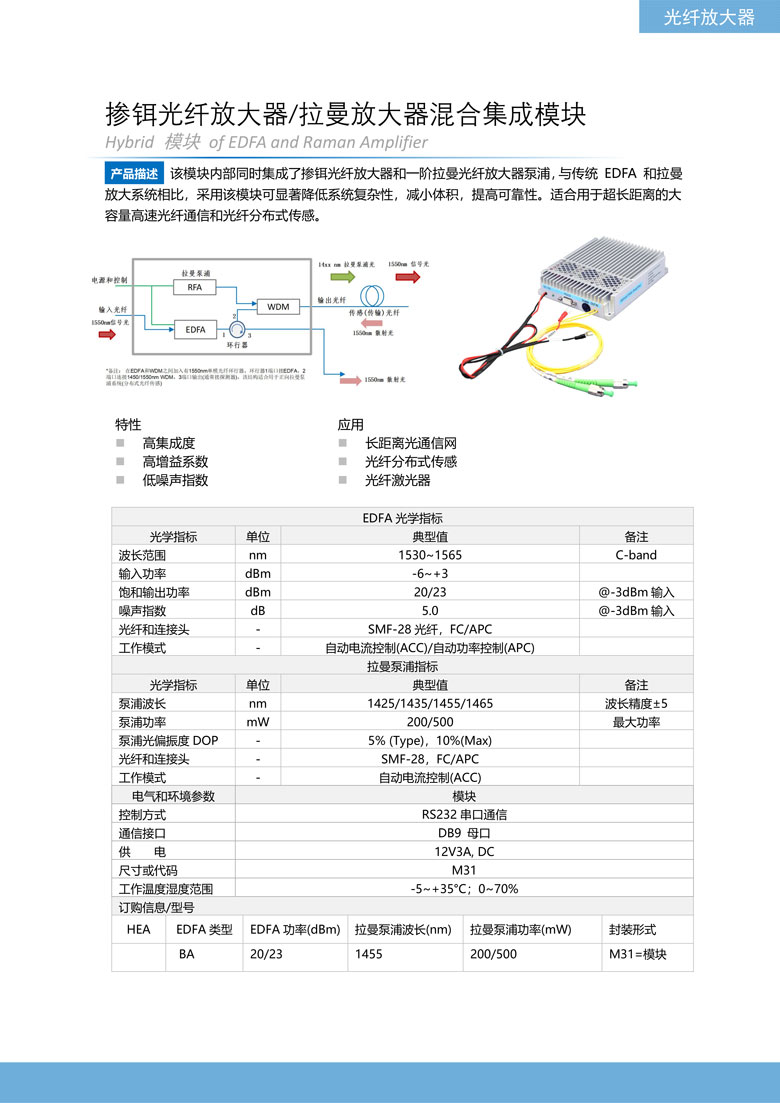

掺铒光纤放大器/拉曼放大器混合集成模块

n 高集成度

n 高增益系数

n 低噪声指数

应用

n 长距离光通信网

n 光纤分布式传感

n 光纤激光器

光学指标

单位

典型值

备注

波长范围

nm

1530~1565

C-band

输入功率

dBm

-6~+3

饱和输出功率

dBm

20/23

@-3dBm输入

噪声指数

dB

5.0

@-3dBm输入

偏振相关增益

dB

<0.3

偏振模色散

ps

0.5

输入/输出端隔离度

dB

>35

尾纤和接头类型

 -

SMF-28光纤，FC/APC

工作模式

自动电流控制(ACC)/自动功率控制(APC)

光学指标

单位

典型值

备注

泵浦波长

nm

1425/1435/1455/1465

波长精度±5

泵浦功率

mW

500

最大功率

泵浦光偏振度DOP

-

5% (Type)，10%(Max)

尾纤和接头类型

 -

SMF-28，FC/APC

工作模式

-

自动电流控制(ACC)

控制方式

RS232串口通信

通信接口

DB9 Female

供    电

12V3A, DC

尺    寸

125(W)×150(D)×31.5(H)mm

工作温度范围

-5~+55°C

工作湿度范围

0~70%

HEA

EDFA类型

EDFA功率(dBm)

拉曼泵浦波长(nm)

拉曼泵浦功率(mW)

封装形式

BA

20

23

1455

200

500

B= 台式

M=模块
