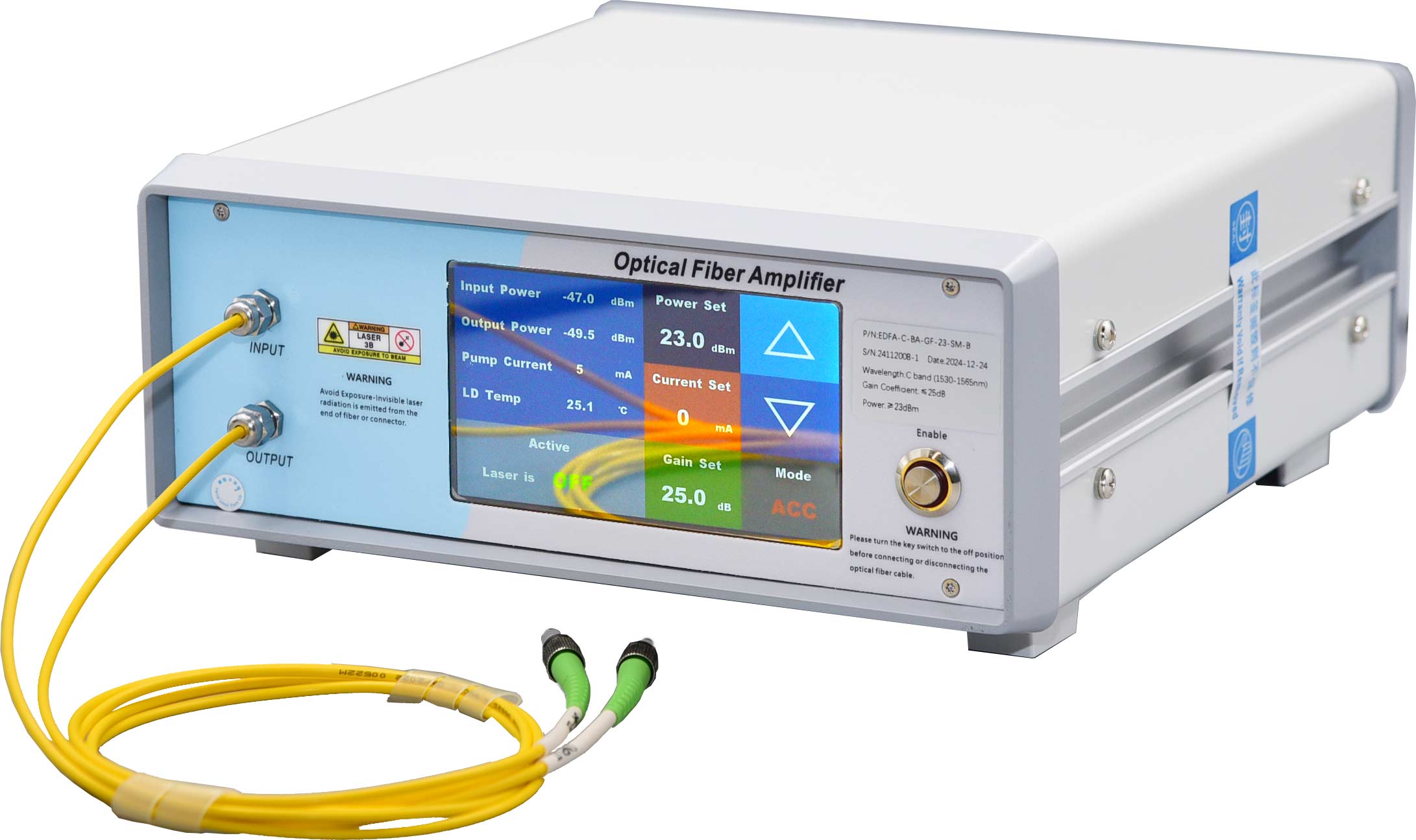

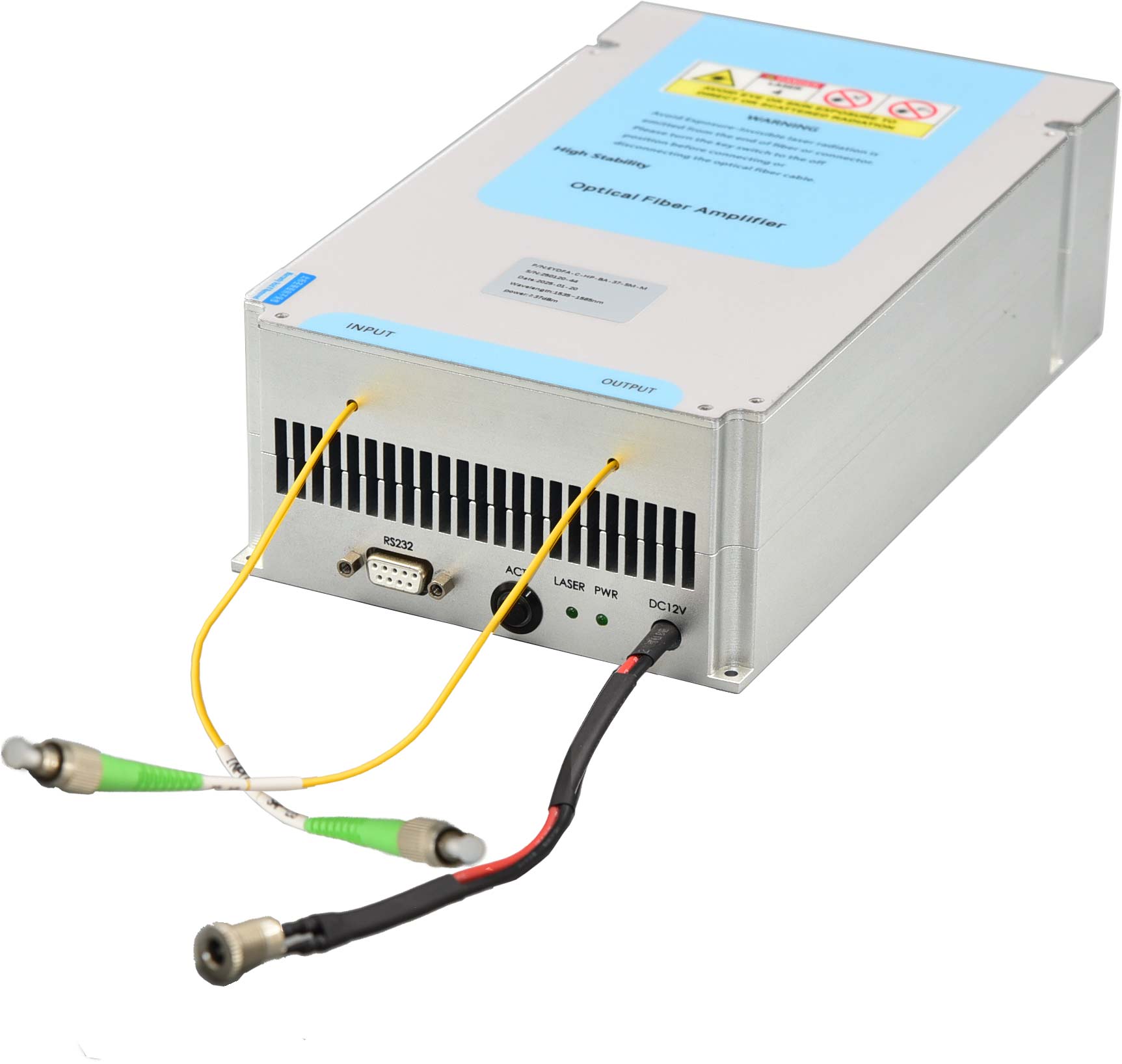

C波段高功率单模掺铒光纤放大器

n 最高10瓦功率

n 高增益系数

n 宽波长范围

应用

n 光纤通信

n 光纤传感

n 光纤激光

波长范围

nm

1535~1565

输入功率

dBm

-6~+10

饱和输出功率

dBm

27/30/33/35/37/40

@-3dBm输入

输出功率可调节范围

-

10%~100%

噪声指数

dB

<6.0

增益平坦度

dB

≤1

@不同波长分别放大

偏振相关增益

dB

<0.5

偏振模色散

ps

0.5

输入/输出端隔离度

dB

>35

光功率监控

-

输入光功率监控，输出光功率监控

尾纤类型

 -

SMF-28

尾纤接头类型

 -

FC/APC

仅供用于功率测试

工作模式

自动电流控制(ACC)/自动功率控制(APC)

控制方式

按键

RS232串口通信

通信接口

可选配

DB9 Female

供    电

100~240V AC,<150W

12V DC, <60W

尺寸

功率27/30/33/35dBm

260(W)×320(D)×120(H)mm

125(W)×150(D)×31.5(H)mm

功率37/40 dBm

360(W)×350(D)×120(H)mm

139(W)×235(D)×70(H)mm*注

工作温度范围

-5~+35°C

工作湿度范围

0~70%

EYDFA

工作波长

放大器类型

输出功率(dBm)

光纤类型

封装形式

C=C波段

HP-BA=高功率BA放大器

27/30/33/35/37/40

SM=SMF-28

M=模块

B=台式
